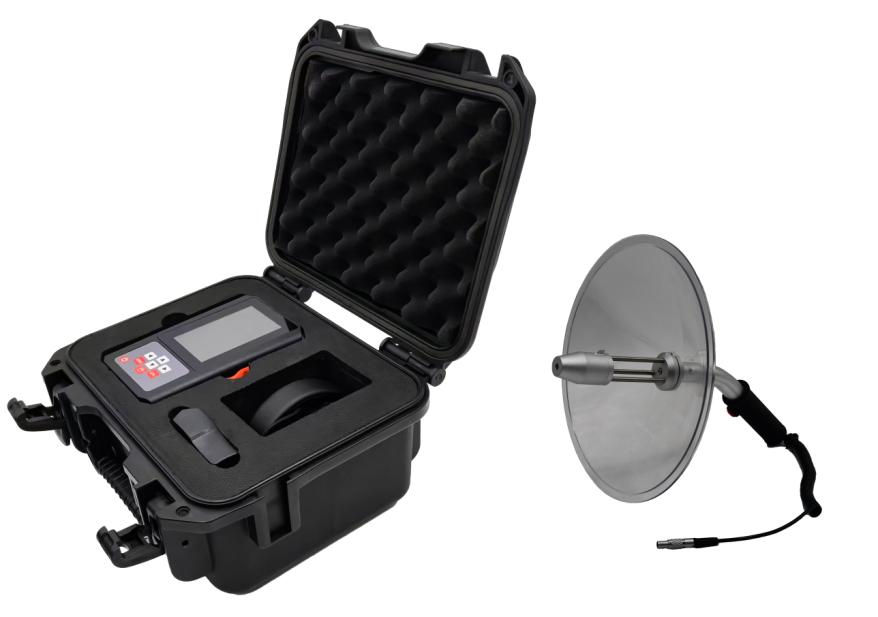

PDSmart-SL20开关柜局部放电巡检仪为多功能型带电检测⼿持仪器， 是基于地电压、超声波、远程超声波定位的检测方法， 测试电⼒设备的局部放电情况，提供局部放电幅值、PRPS、PRPD、连续、飞行、脉冲、相位、波形等图谱，可以较好的评估电⼒设备局部放电情况。适⽤于环⽹柜、开关柜、架空线路等电⼒设备的带电局放检测。

主要功能

n适⽤于不同电压等级下的环⽹柜、开关柜、架空线路等敞开式电⼒设备的带电局放检测

n可提供局部放电幅值图谱、周期图谱、相位图谱、波形图谱、PRPS/ PRPD图谱等多种分析⽅法， 有效判断局放放电幅值、类型和严重程度。

n实时监测， 能够直观观察局部放电信号变化。具有多种相位同步⽅式， 使仪器相位与现场⼯频相位保持⼀致。

 n具备黄、绿、红三⾊指示放电严重程度功能。

技术参数

●主机参数

显示器：4.3 ⼨ 480 x 800 ⾼清屏 触摸屏：电容屏供电⽅式：内置式可充电锂电池

 ●AE检测

 ⾮接触式超声峰值频率：40kHz 检测灵敏度：0.1mV 测量范围：0.1mV～1V

●TEV检测

 频率范围：3~100MHz 测量范围：0~80dB 测量精度：1dB 测量误差：±1dB

 ●远程超声波聚波器

非接触式超声：40kHz 频率峰值
