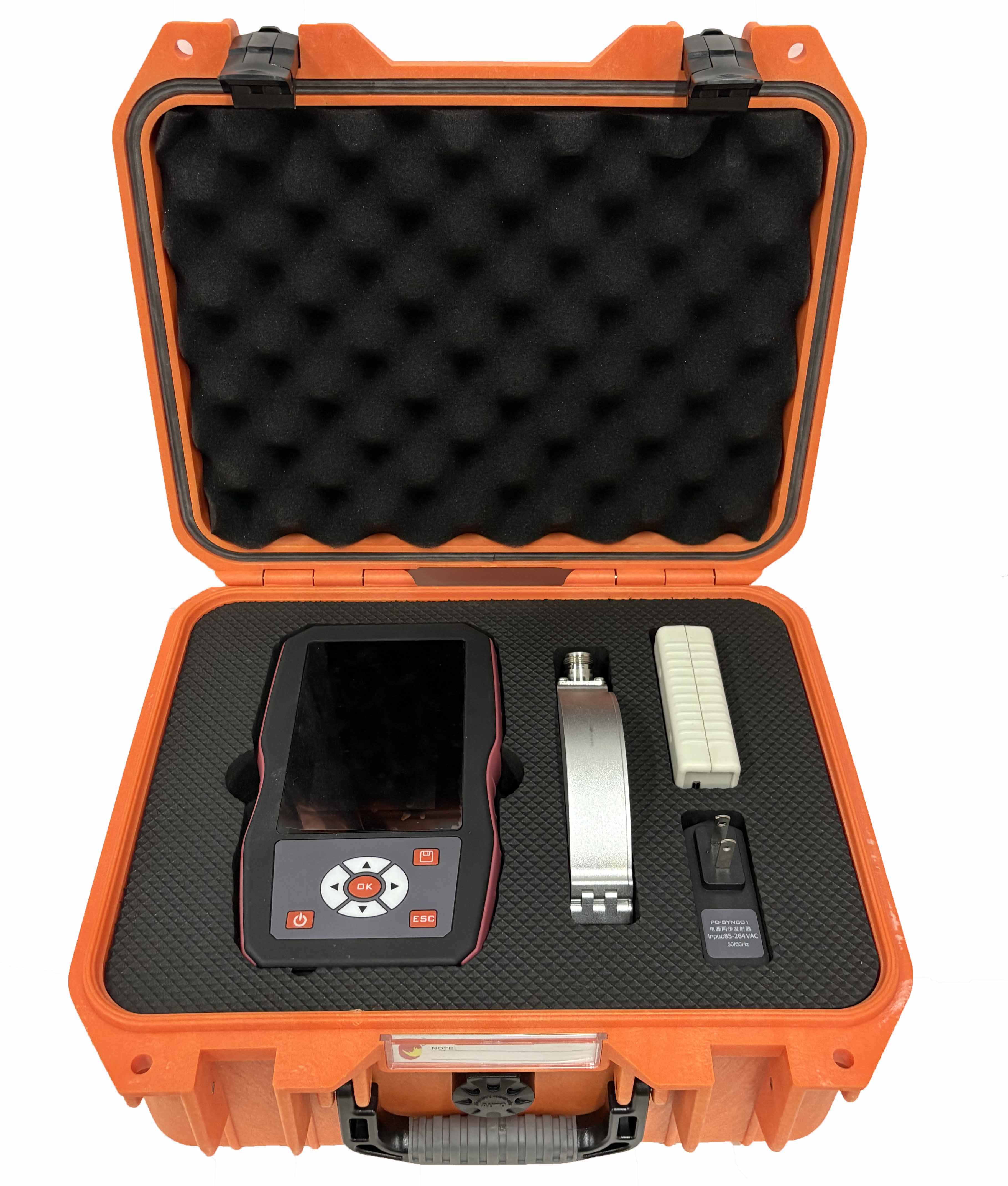

PDSmart-SC50局部放电巡检仪为局部放电带电检测的专业化仪器，是基于暂态地电压、超声波、高频电流等检测方法，测试电力设备的局部放电情况，提供局部放电幅值、PRPS 、PRP  D、连续、飞行、脉冲、相位、波形等图谱，可以较好的评估电力设备局部放电情况。适⽤于变压器、电抗器、环⽹柜、开关柜、⾼压电缆等电⼒设备的带电局放检测。

适用范围

n适⽤于不同电压等级下的变压器、电抗器、环⽹柜、开关柜、⾼压电缆等电⼒设备的带电局放检测。

n可提供局部放电幅值图谱、周期图谱、相位图谱、波形图谱、PRPS/ PRPD图谱等多种分析⽅法， 有效判断局放放电幅值、类型和严重程度。

n实时监测， 能够直观观察局部放电信号变化。

技术指标

●AE检测

⾮接触式超声峰值频率：40kHz

检测灵敏度：0.1mV

●TEV检测

频率范围：3~100MHz

测量范围：0~80dB

●HFCT检测

检测带宽：500K-50MHz

传输阻抗：>10mV/mA(10MHz )
