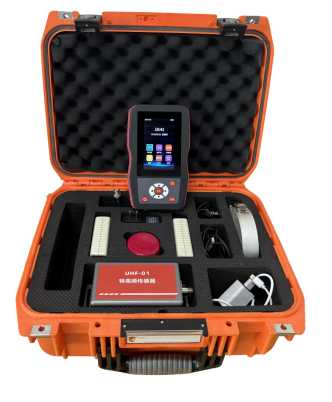

PDSmart-S80多功能局部放电巡检仪是基于地电压、超声波、特高频、高频电流等检测方法，测试电力设备的局部放电情况，提供局部放电幅值、PRPS、PRPD、连续、飞行、脉冲、相位、波形等图谱，可以较好的评估电力设备局部放电情况。适用于变压器、电抗器、GIS、环网柜、开关柜、高压电缆、架空线路（需选配：超声波聚波器）等电力设备的带电局部放电检测。

适用范围

n适用于不同电压等级下的变压器、电抗器、GIS、环网柜、开关柜、高压电缆、架空线路等电力设备的带电局放检测

n可提供局部放电幅值图谱、周期图谱、相位图谱、波形图谱、PRPS/PRPD图谱等多种分析方法，有效判断局放放电幅值、类型和严重程度。

n实时监测，能够直观观察局部放电信号变化。具有多种相位同步方式，包括内同步、无线同步、光同步等使仪器相位与现场工频相位保持一致。

技术指标

●HFCT检测

检测带宽：500K-50MHz

滤波器：高通、全通

传输阻抗>5mV/mA(10MHz )

●AE检测

接触式超声频率范围：20kHz-300kHz

⾮接触式超声峰值频率：40kHz

检测灵敏度：0.1mV

●UHF检测

频率范围：300~1500MHz

测量范围：0~80dB

测量精度：1dB

●TEV检测

频率范围：3~100MHz

测量范围：0~80dB
